ЛЕНТА ЗАЩИТНО-СИГНАЛЬНАЯ ЛЗС

Заказы на компрессию,спиготы и сварные Фитинги размещаем у менеджеров компании ввиду отсутствия прайса. Приносим свои извинения

Разработана по ТУВУ 101333870.002- 2009, предназначена для защиты от механических повреждений и предупреждения о наличии контрольных либо силовых кабелей напряжением до 20 кВ.

Лента защитно-сигнальная серии ЛЗС заменяет применяемое в настоящее время покрытие кабелей в траншее красным кирпичом, железобетонными плитами или плитой ПЗК.

Лента изготавливается из полиэтилена высокого давления марки ПВД 15803-020 по ГОСТ 16337 или из его отходов методом экструзии.

Толщина ленты - 3,5 мм, ширина - 125 и

250 мм. Повторяет размеры кирпича и тем самым упрощает проектные расчеты по ее применению.

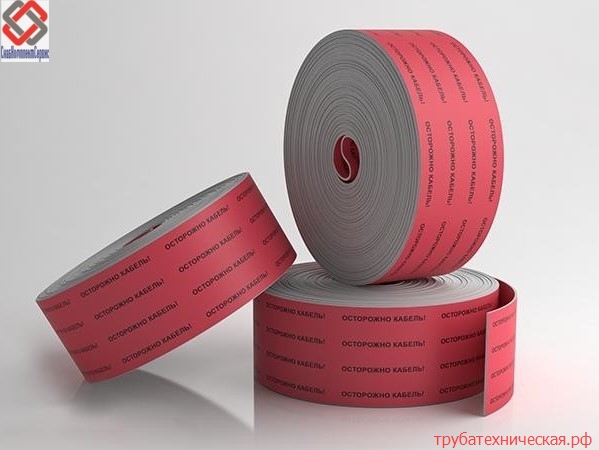

Лента стойкая к воздействию масла, бензина, кислоты, почвенных бактерий, имеет на лицевой поверхности надпись на русском и английском языках «Осторожно кабель».

Лента  выдерживает  ударную  нагрузку

— сбрасывание 16 кг груза (гиря) с высоты 1 м. Прочность ленты в поперечном направлении 12,7 МПа, а при растяжении в продольном направлении — 14,7 МПа. Таким образом, сила, необходимая для разрыва ленты в продольном направлении, равняется значению от 13 кН до 22,6 кН. Соответственно, лента защитно-сигнальная серии ЛЗС является труднопреодолимой защитой кабеля для многих видов экскаваторной техники.

Ленту разрешается эксплуатировать при температурах от -40 до +50 °С.



ЭКОНОМИЧЕСКАЯ ЦЕЛЕСООБРАЗНОСТЬ ИСПОЛЬЗОВАНИЯ ЛЕНТЫ ЛЗС

Так для расчета используем материал в стандартной намотке. Длина ее составляет пятьдесят метров, а вес (при использовании полосы шириной 125 мм) – 17,5 килограммов. В настоящее время стоимость одного погонного метра составляет приблизительно 45,20 рублей. Соответственно, для укладки в километровую траншею потребуется материал общей стоимостью 45200 рублей.

Теперь определим стоимость плиты закрытия кабеля ПЗК (240х480), который потребуется для защиты силового кабеля аналогичной длины. В километровую траншею потребуется уложить 2084 плиты ПЗК. Средняя стоимость одной плиты ПЗК составляет 35 рублей. Соответственно, на покупку плиты ПЗК будет затрачено 72940 рублей.

Общий вес материала для укладки 1 км: Лента ЛЗС-125          350 кг.

Плита ПЗК      3000 кг.
